| Производитель | RGK |
| Госреестр | Да |
| Поверка в комплекте (Аршин) | Да |
| Цифровой идентификатор ПО | >5,5 GΩ при измерении сопротивления изоляции; OL V при измерении напряжения |
Описание

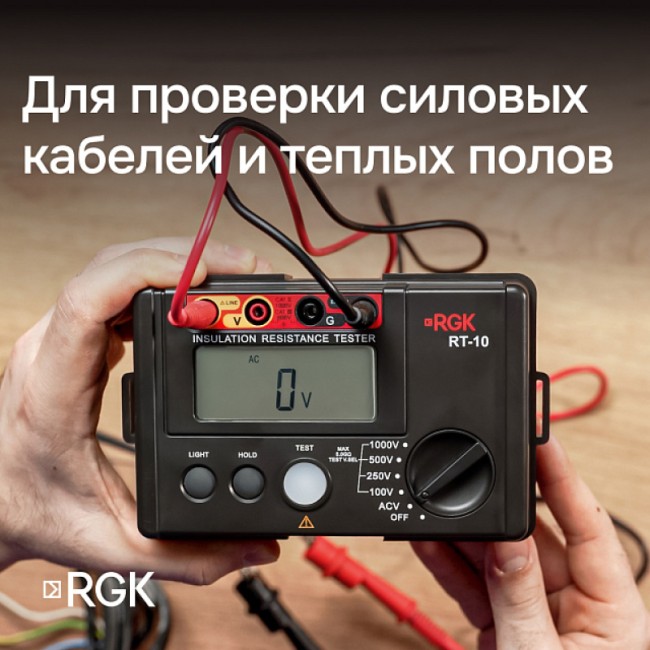

Цифровой мегаомметр RGK RT-10 с поверкой — незаменимый инструмент для электротехников и специалистов по ремонту. Он быстро оценивает состояние изоляции силовых кабелей. Прибор полезен в сервисных центрах, где занимаются диагностикой и ремонтом промышленного оборудования: электродвигателей, трансформаторов и других устройств. Также его используют для контроля качества установки теплого пола. Мегаомметр помогает выявить повреждения кабелей в нагревательных матах.

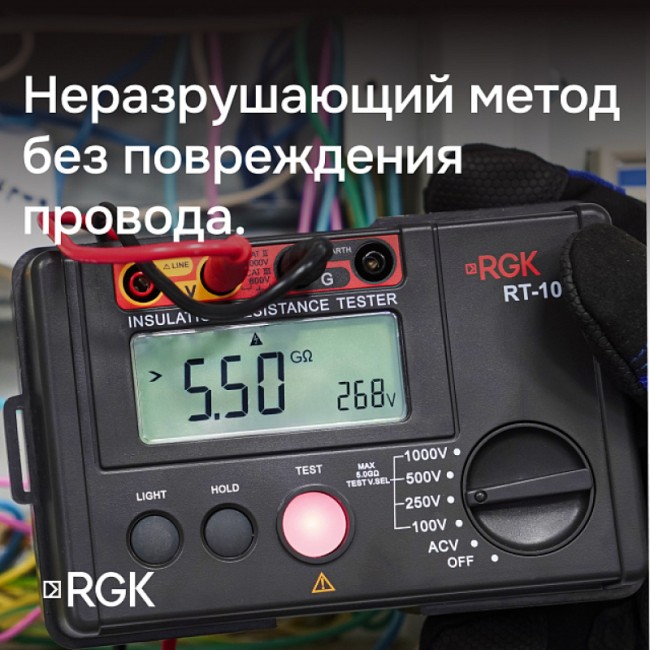

Главное преимущество RGK RT-10 — неразрушающий метод измерений. Это позволяет работать без остановки объекта и без повреждения проводников.
Принцип работы

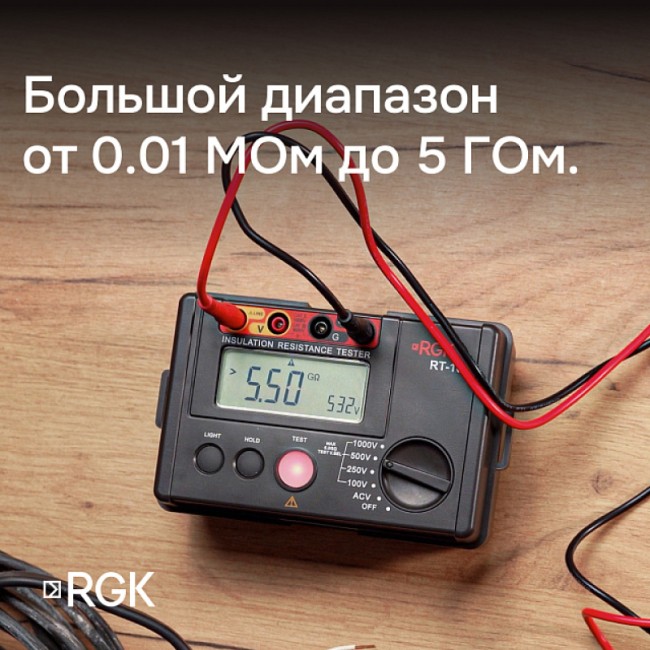

Мегаомметр подает на кабель тестовое напряжение: 100, 250, 500 или 1000 В. Выбор напряжения зависит от предполагаемого сопротивления проводника. В максимальном режиме измерения проводятся в диапазоне от 100 МОм до 5 ГОм. В результате определяется утечка тока и значение сопротивления изоляции между двумя точками.

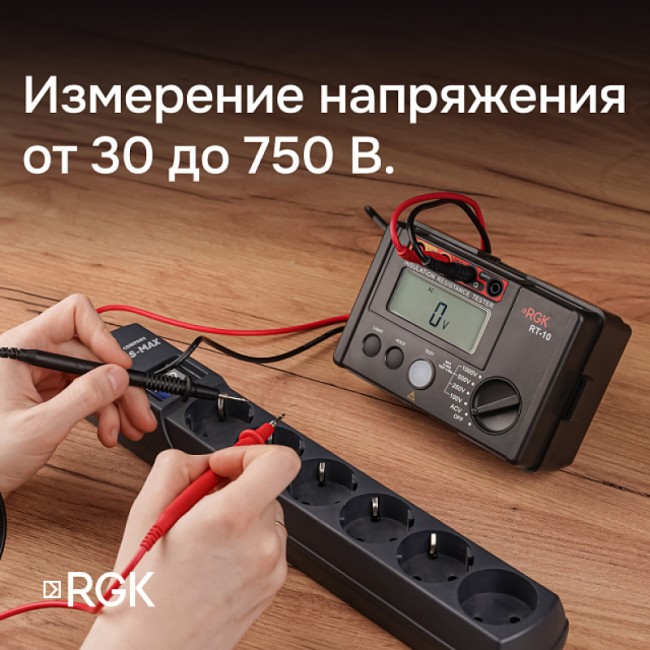

Измерение напряжения переменного тока
Прибор частично заменяет мультиметр, что позволяет брать с собой меньше оборудования. Мегаомметр RGK RT-10 позволяет измерять напряжение до 750 В с помощью комплектных щупов.
Дополнительные функции
- Подсветка дисплея облегчает работу в местах с плохим освещением, например, в распределительных шкафах.
- Кнопка HOLD фиксирует показания на экране, что упрощает документирование данных в труднодоступных местах или при отсутствии возможности сразу считать информацию.

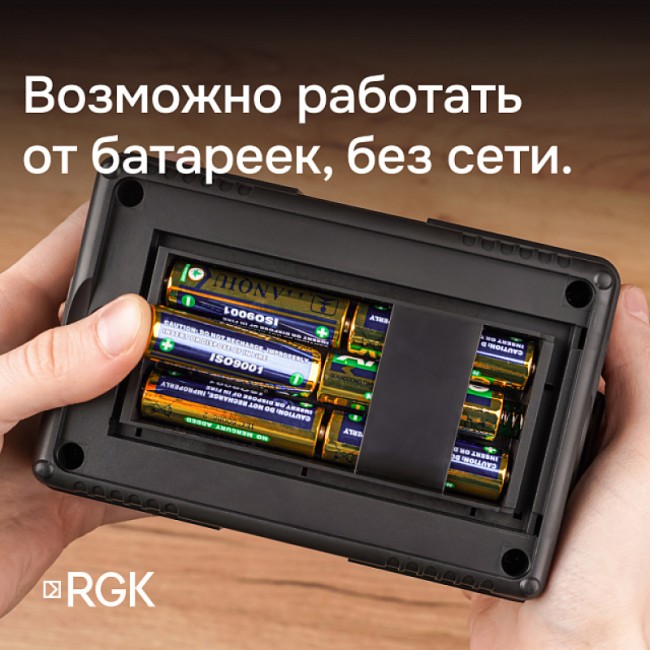

- Предупреждение о разрядке батарей помогает поддерживать прибор в рабочем состоянии.
| Метрологические характеристики в режиме измерений сопротивления изоляции | ||||
|---|---|---|---|---|
| Номинальное значение испытательного напряжения постоянного тока, U, В 1) | Поддиапазоны измерений сопротивления изоляции | Разрешение (единица младшего разряда (е. м. р.)) | Пределы допускаемой абсолютной основной погрешности измерений сопротивления изоляции, МОм, ГОм | Пределы допускаемой абсолютной дополнительной погрешности измерений сопротивления изоляции, вызванной изменением температуры окружающей среды от нормальных условий на 1 °С, МОм, ГОм |
| 100 | от 0,01 до 99МОм | 0,01/0,1/1 МОм | ±(0,03●R+5 е.м.р.) | ±0,1 |
| 250 | от 0,01 до 99 МОм | 0,01/0,1/1 МОм | ±(0,03●R+5 е.м.р.) | |
| от 100 МОм до 5,00 ГОм | 1 МОм/0,01 ГОм | ±(0,05●R+5 е.м.р.) | ||
| 500 | от 0,01 до 99 МОм | 0,01/0,1/1 МОм | ±(0,03●R+5 е.м.р.) | |
| от 100 МОм до 5,00 ГОм | 1 МОм/0,01 ГОм | ±(0,05●R+5 е.м.р.) | ||
| 1000 | от 0,01 до 99 МОм | 0,01/0,1/1 МОм | ±(0,03●R+5 е.м.р.) | |
| от 100 МОм до 5,0 ГОм | 1 МОм/0,01 ГОм | ±(0,05●R+5 е.м.р.) | ||
| Примечания: 1) Диапазон установки испытательного напряжения от 0,9●U до 1,1●U, В; 2) R – измеренное значение сопротивления изоляции, МОм, ГОм. |
||||
| Метрологические характеристики в режиме измерений напряжения переменного тока | ||||
| Диапазон измерений | Частота | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности измерений напряжения переменного тока | Пределы допускаемой абсолютной дополнительной погрешности измерений напряжения переменного тока, вызванной изменением температуры окружающей среды от нормальных условий на 1 °С |
| от 30 до 750 В | 50/60 Гц | ±(0,02●U+3 е.м.р.) В | 100 В | ±0,1 В |
| Примечание – U - измеренное значение напряжения переменного тока, В | ||||
| Общие технические характеристики | |
|---|---|
| Наименование характеристики | Значение |
| Параметры электрического питания: – напряжение постоянного тока |
9 В |
| Индикация перегрузки | >5,5 GΩ при измерении сопротивления изоляции; OL V при измерении напряжения |
| Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление |
от +18 до +28 °С от 45 до 75 % от 84,0 до 106,7 кПа |
| Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление |
от 0 до +35 °С не более 75 % от 84,0 до 106,7 кПа |
| Средняя наработка на отказ | 10000 ч |
| Средний срок службы | 10 лет |
| Габаритные размеры | 160 x 100 x 71 мм |
| Масса | 420 г |
