Описание
Трассоискатель ТЕХНО-АС Успех АГ-428.30Н — это инструмент для точного поиска подземных коммуникаций, обнаружения повреждений и обследования территории.
Назначение и функции
Этот прибор помогает определить местоположение и глубину подземных коммуникаций до 6 метров, а также трассировать их на расстояние до 5 километров. Он способен находить электрические кабели под напряжением, выявлять повреждения кабельных линий и проводить обследование участков перед началом земляных работ.
Комплектация
В комплект входят цифровой многофункциональный трассоискатель и компактный генератор АГ-107. Трассоискатель оснащен большим ЖК-дисплеем с различными режимами и возможностью вывода звука через встроенный динамик или наушники. Генератор мощностью до 60 Вт имеет встроенную индукционную антенну для бесконтактного поиска коммуникаций.

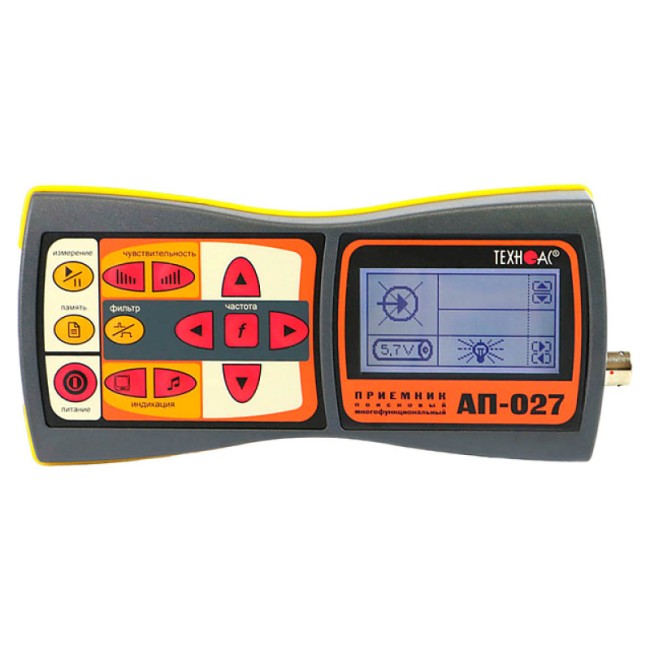

Преимущества приемника АП-027
Приемник АП-027 выделяется своей функциональностью и удобством. Его ЖК-дисплей обеспечивает отличную видимость, а возможность передачи звука через динамик или наушники делает работу оператора более комфортной. Широкий диапазон рабочих частот позволяет эффективно отслеживать различные типы коммуникаций.
| АП-027 |
|---|
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД |
| Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | |
|---|---|---|
| Вид принимаемого сигнала | выбирается оператором как "непрерывный / импульсный" | выбирается оператором как "течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)" |
| Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | - ограничение диапазона "снизу" 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона "сверху" 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| "Широкая полоса" (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в "памяти" |
|---|---|
| Звуковая индикация | головные телефоны - натуральный широкополосный или отфильтрованный сигнал |
| Питание | напряжение 4…7 В: - аккумуляторы "тип АА" 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи "тип АА" 1,5 В 4 шт.; - внешний аккумулятор |
| Время непрерывной работы, не менее | 20 часов |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20 ºС — +50 ºС |
| Класс защиты от внешних воздействий | IP54 |
| Габаритные размеры электронного блока | 220 x 102 x 42 мм |
| Масса электронного блока, не более | 0,46 кг |

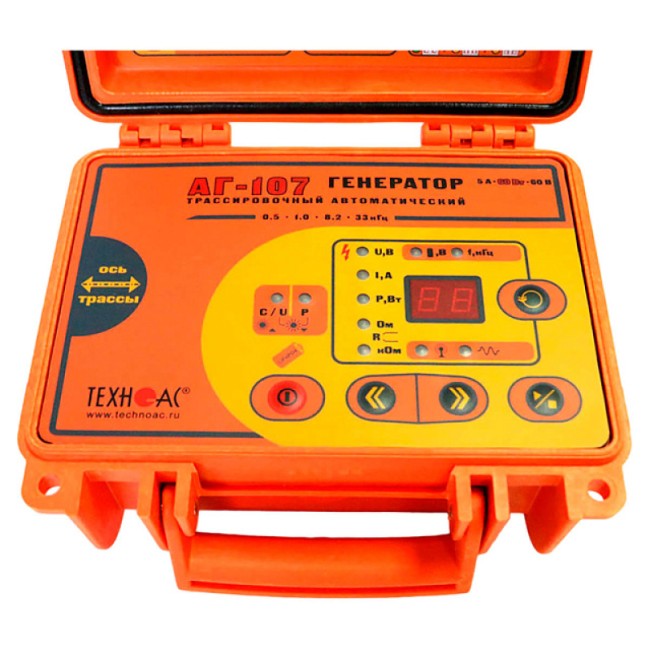

| АГ-107 | |
| Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Гц ± 0,1% - "кГц" | |
| Нагрузка "кабель выходной" или "клещи" | 512 / 1024 / 8192 / 32768 |
| "Антенные" режимы | 8192 / 32768 для "LC" или 8192 для "AH" |
| Режимы работы | |
| Антенные" режимы | встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН" |
| Режимы "модуляции" (сигналы специальной формы) | - прерывистый "ПР" (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц - двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "2F" 3 – при частоте 32768 Гц |
| Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ | 0,1 |
| Максимальное выходное напряжение, В | |
| В зависимости от "модуляции", ≥ | 48 – в двухчастотном режиме модуляции "2F" 60 – в других режимах |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 30 – в непрерывном "НП" режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме "2F" на сопротивления нагрузки до 77 Ом 60 – в прерывистом "ПР" режиме на сопротивления нагрузки до 60 Ом |
| Источники питания | |
| Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 максимально допустимое напряжение 15 |
| Автономный аккумулятор | 4 элемента LiFePO4 26700 3,2В последовательно |
| Устройство зарядное | - заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой5 |
| Внешние источники питания (не входят в комплект поставки) | - напряжение 10...15 В, мощность ≥ 80 Вт; - например, аккумуляторы автомобильные "12 В"5 |
| Время работы ("жизненный цикл") | при работе от встроенного аккумулятора 1,2 часа в режимах "НП" и "2F" при исходной выходной мощности 30 Вт или 5 часов в режиме "ПР" при исходной выходной мощности 60 Вт при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети, время работы не ограничено |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания |
| Автоматические выключения прибора | при напряжении питания < 8 В при напряжении питания > 15,7 В при коротком замыкании выхода в процессе автосогласования при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим "стоп" через ≈100 сек. в режиме "стоп" (если не нажимаются кнопки) |
| Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования |
| Варианты подключения к исследуемой коммуникации | "контактное" подключение с "возвратом тока через землю" "бесконтактное" подключение с применением встроенной передающей антенны "LC" "бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны "LC") "бесконтактное" подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) |
| Электромагнитная совместимость | |
| Классификация по ГОСТ Р 51318.22-2006 | класс А |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации, | -30 °С — +60 °С |
| Степень защиты корпуса | IP65 |
| Конструктивные параметры | |
| Выходной усилитель мощности | технология - модифицированный CLASS D, КПД до 85% |
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы цифровой индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) |
| Габаритные размеры электронного блока (кейса), не более | 216 х 180 х 105 мм |
| Вес электронного блока, не более | 2 кг |

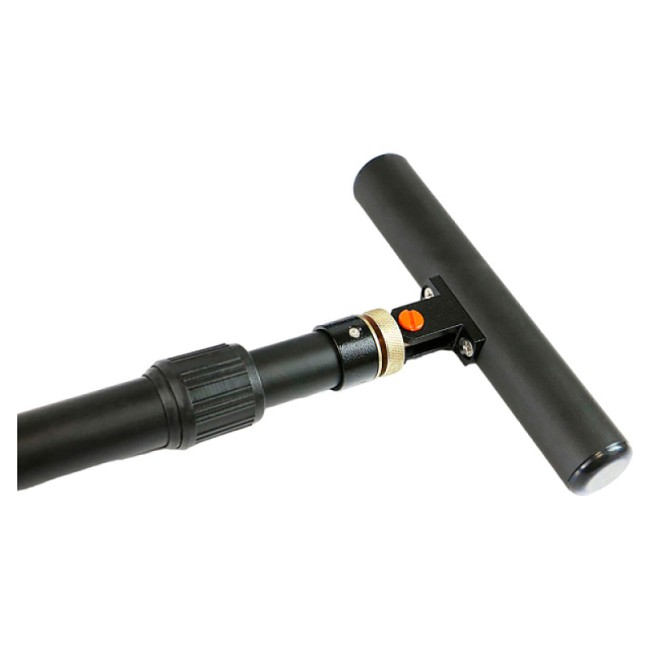

| ЭМД-247 | |
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50...60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Характеристики
| Производитель | Техно-АС |

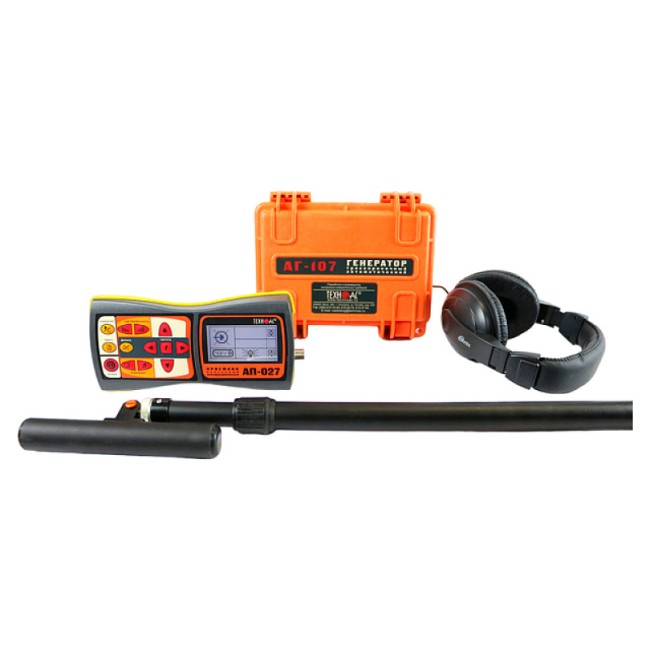

Комплектация
- Трассопоисковый приемник АП-027
- Генератор АГ-107
- Устройство зарядное АГ107.02.010
- Головные телефоны
- Датчик электромагнитный ЭМД-247
- Кабель выходной АГ120.02.050
- Кабель для подключения внешнего аккумулятора АГ120.02.020
- Кабель для заземления АГ105.02.020
- Держатель для приемника АП-027.00.010
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Крестовая отвертка
- Батарейки типа АА - 4 шт.
- Сумка для комплекта (чехол 53222)
- Сумка для электромагнитного датчика ЭМД-247 (чехол 53186)
- Кабель для подключения внешнего аккумулятора AP027.02.030
- Руководство по эксплуатации
- Паспорт
