Трассоискатель ТЕХНО-АС Успех АГ-309.60К

Name: Трассоискатель ТЕХНО-АС Успех АГ-309.60К
Brand: Техно-АС

(0) Оставить отзыв

Сравнение

В избранное

Производитель	Техно-АС
Масса	2,45 кг
Тип корпуса	пластмассовый, герметичный
Согласование с нагрузкой	автоматическое
Объем памяти модуля GPS	2300 "точек"

Подробные характеристики

Обзор Характеристики Комплектация Отзывы0

Описание

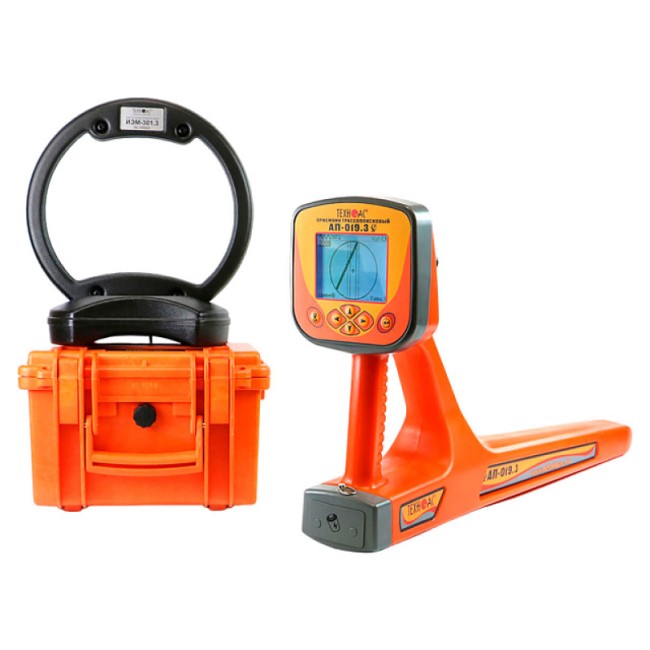

Трассоискатель ТЕХНО-АС Успех АГ-309.60К — это мощный инструмент для поиска подземных коммуникаций. Он обнаруживает кабельные линии, металлические трубы и другие токопроводящие объекты. В комплекте есть моноблочный приемник с большим ЖК-дисплеем, который показывает маршрут трассы. Прибор автоматически рассчитывает глубину залегания коммуникации до 10 метров и измеряет ток в линии.

Функциональные особенности

Одной из главных функций является встроенный модуль GPS/ГЛОНАСС, который определяет и фиксирует координаты коммуникаций. В режиме "Зонд" можно трассировать неметаллические коммуникации с помощью внутритрубного генератора (опция). Генератор мощностью до 180 Вт работает на расстоянии до 10 км.

Применение

Трассоискатель используется для точного определения местоположения и глубины подземных коммуникаций на глубине до 10 метров. Он также позволяет трассировать коммуникации на расстояние до 10 км, искать электрические кабели под напряжением, находить места пересечения трубопроводов и кабелей, а также выявлять повреждения кабельных линий.

Дополнительные возможности

Устройство полезно для обследования участков перед земляными работами. Оно записывает координаты и создает карты коммуникаций. Благодаря трассировке неметаллических коммуникаций, трассоискатель становится еще более универсальным.

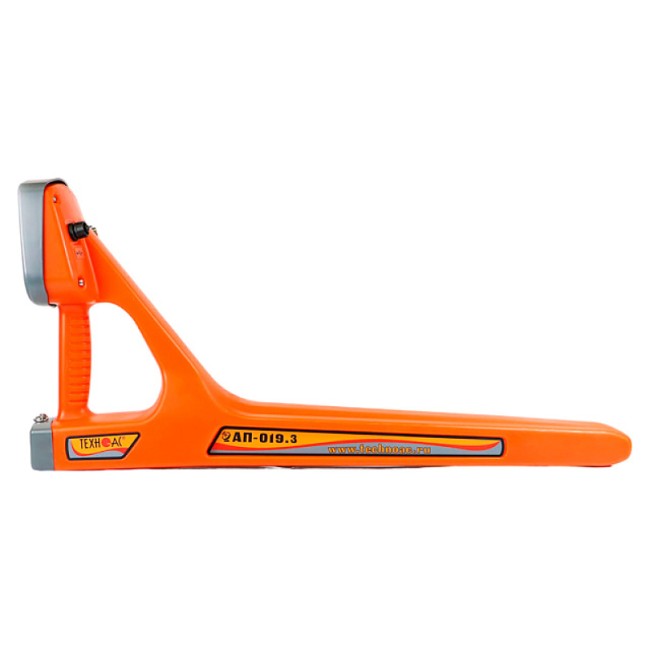

АП-019.3
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот "Широкая полоса"	0,04…8 кГц
Частота фильтра в режиме "Зонд"	512 Гц
Диапазон частот "Радио"	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность	(Режим "График" f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) 5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 "точек"
Подключаемые внешние датчики	КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во "ТЕХНО-АС")
Управление чувствительностью	- автоматическое – для 2D отображения "Трасса" - полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд" - автоматическое / ручное (по выбору) – для режима "2 частоты"
Определение глубины залегания трассы	- 0...10 м - автоматически в режиме "Трасса" - по нажатию кнопки в режиме "Зонд"
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	- 0,01...9,99 А - автоматически в режиме "Трасса"
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	- 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления
Звуковая индикация	встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Источник питания	4…7 В: - 4 элемента тип "С" - внешний аккумулятор (Power Bank - опция)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60 / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330 х 140 х 700 мм
Масса	2,45 кг

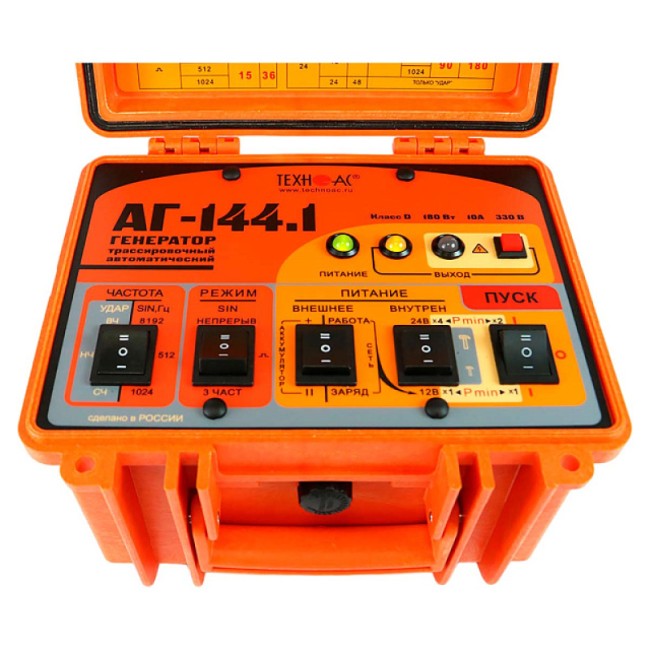

АГ-144.1
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1%	512 / 1024 / 8192
Частоты следования ударов НЧ / СЧ / ВЧ	0,5 / 1 / 2
Режимы генерации	"SIN" "непрерывный" "SIN" "_\|¯\|_" "SIN" "3 частоты" "УДАР"
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В: - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока	220 330 140
Выходная мощность, Вт: - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока	от 7,5 до 120 от 45 до 180 от 18 до 72
Допустимое сопротивление нагрузки	любое (0…∞)
Согласование с нагрузкой	автоматическое
Источники питания	- встроенный аккумуляторный комплект; - сетевой блок питания
Габаритные размеры электронного блока (кейса), не более	250 х 215 х 165 мм
Вес электронного блока, не более	8,5 кг
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30 ºС — +45 ºС
Класс климатической защиты	IP54
ЭМД-247
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50...60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)
AD-327
Габаритные размеры прибора, не более	120 х 135 мм
Масса, не более	1,7 кг
ИЭМ-301.3
Максимальная мощность, подводимая к "рамке", не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный
