Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат ТЕХНО-АС Атлет 3.120Д

Name: Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат ТЕХНО-АС Атлет 3.120Д
Brand: Техно-АС

(0) Оставить отзыв

Сравнение

В избранное

Производитель	Техно-АС
Визуальная индикация	цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости
Частоты f1, f2, f3 ("постоянные")	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Кратковременные посылки	десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Импульсные посылки одной частоты	8

Подробные характеристики

Обзор Характеристики Комплектация Отзывы0

Описание

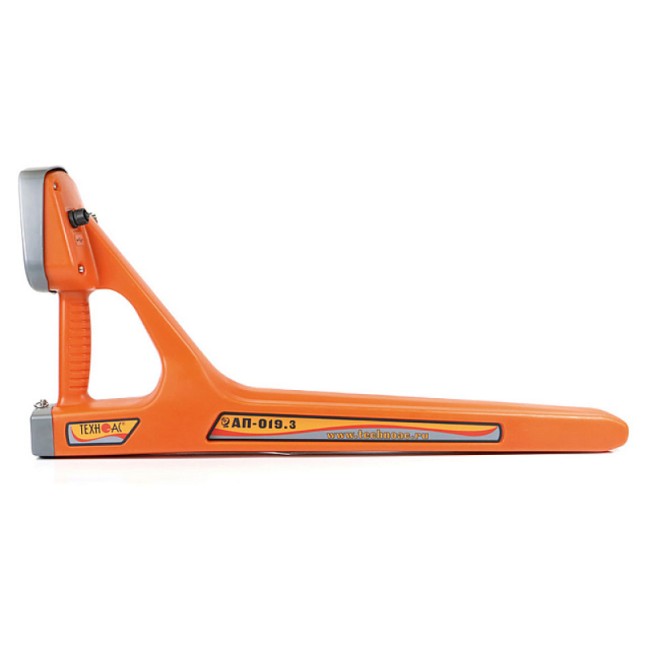

Трассоискатель ТЕХНО-АС Атлет 3.120Д — это современное устройство для поиска подземных коммуникаций: кабелей, трубопроводов и других токопроводящих объектов. В комплект входит приемник с дисплеем, который показывает трассу и автоматически рассчитывает глубину залегания до 10 метров. Также он отображает величину тока в линии.

Преимущества и функциональность

Прибор помогает обследовать территорию перед земляными работами, избегая повреждений коммуникаций. Он записывает координаты и создает карты найденных объектов. Для трассировки неметаллических коммуникаций используется дополнительный внутритрубный генератор.

Назначение и применение

Трассоискатель ТЕХНО-АС Атлет 3.120Д определяет местоположение и глубину подземных коммуникаций на расстоянии до 10 метров. Он позволяет трассировать объекты на 10 км, находить электрические кабели под напряжением, места пересечения труб и кабелей, а также выявлять повреждения кабельных линий.

Навигационный модуль и режим "Зонд"

В устройство встроен GPS/ГЛОНАСС модуль, что облегчает поиск и маркировку коммуникаций. Режим "Зонд" позволяет трассировать неметаллические объекты с помощью внутритрубного генератора мощностью до 10 км.

АП-019.4
Частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот "Широкая полоса"	0,05…7,00 кГц; 7,00…14,00 кГц
Диапазон частот "Две частоты"	1024 / 2048 Гц
Динамический диапазон входных сигналов	140 дБ
Количество встроенных датчиков	5
Максимальная чувствительность (33 кГц)	5 мкА на расстоянии 1 м
Подключаемые внешние датчики	ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства "ТЕХНО-АС"
Управление чувствительностью (усилением сигнала)	полуавтоматическое / ручное (по выбору); - автоматическое для режима "Трасса"
Определение глубины залегания коммуникации	0,01....30,00 м; - автоматически в режиме "Трасса"
Точность определения глубины залегания	±5 см при глубине до 1 м, ±5% при глубине свыше 1 м
Измерение "сигнального" тока в коммуникации	0,001....50,00 А; - автоматически в режиме "Трасса"
Точность определения оси коммуникации	±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м
Работа с импульсными сигналами	при работе с генераторами "ТЕХНО-АС"
Визуальная индикация	цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости
Режимы индикации	"Трасса", "Ноль", "Пик", "График Макс", "График Мин", "Мин./Макс.", "2F 1024/2048"
Звуковая индикация	синтезированный звук с ЧМ; - звуковая индикация нажатия кнопок
Источник питания	4 Li-ion батареи 3,7 В, 3200 мАч; - 4 Ni-MH батареи тип "С" 1,2 В; - внешний аккумулятор (Power Bank)
Режим "Сон"	0…23 час 59 мин
Время непрерывной работы от одного комплекта Li-ion батарей	не менее 8 часов при яркости экрана <50%
Диапазон температур эксплуатации / хранения	-30…+60°С / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330 х 140 х 700 мм
Масса	2,45 кг
АГ-120ТМ
Частоты синусоидального сигнала, Гц
Частоты f1, f2, f3 ("постоянные")	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Частота f1 ("временная")	200…9999 Гц выбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания
Режимы генерации
Режим 1	непрерывный "НП"
Режим 2	кратковременные посылки "ПР" (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц
Режим 3	двухчастотный "2F" (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1
Режим 4	генерация ударных импульсов "УР" (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК") - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
Максимальный в ручном режиме:
Непрерывная и двухчастотная генерация	10
Кратковременные посылки	15
Задаваемый для автосогласования	десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
При автономном питании	220 (180 при "2F")
С добавлением внешнего аккумулятора 12 В	330 (260 при "2F")
При питании от сетевого блока	110 (90 при "2F")
Максимальная выходная мощность, Вт
При автономном питании или от внешнего аккумулятора 21 В	150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом
С добавлением внешнего аккумулятора 12 В	200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
От сетевого блока (СБП)	100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F"
При неполной зарядке или (и) на частотах выше "логарифмической середины" диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ
Допустимое сопротивление нагрузки	- любое (0…∞); - ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках
Согласование с нагрузкой	- автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект	два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
Непрерывная и двухчастотная генерация	1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
Импульсные посылки одной частоты	11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Генерация ударных импульсов с максимальной частотой 80 уд./мин.	25 (при силе удара "С2" автономно или "С3" с доп. акк.) 62 (при силе удара "С1" автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч	8
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы	11...14 В / 22...28 В
Функциональные особенности
Автоматические функции	- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический "интеллектуальный" выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.)
Автоматические выключения генерации (зарядки)	- при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации "SIN"	- непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля; - непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя"; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих "клещей" (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности	импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона)	- все питающие напряжения; - режимы и установки; - ресурс питания; - "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке"
Управление	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006	класс А
Допустимый диапазон температур окружающей среды при эксплуатации	-30ºС — +45 ºС
Степень защиты корпуса	IP54
Габаритные размеры электронного блока (кейса), не более	305 х 270 х 191 мм
Вес электронного блока, не более	14,5 кг
Характеристики индукционной антенны ИЭМ-301.3
Максимальная мощность, подводимая к "рамке", не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

Характеристики

Производитель	Техно-АС
Визуальная индикация	цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости
Частоты f1, f2, f3 ("постоянные")	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Кратковременные посылки	десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Импульсные посылки одной частоты	8
Диапазон частот "Две частоты"	1024 / 2048 Гц
Источник питания	4 Li-ion батареи 3,7 В, 3200 мАч; - 4 Ni-MH батареи тип "С" 1,2 В; - внешний аккумулятор (Power Bank)
Динамический диапазон входных сигналов	140 дБ
Вес электронного блока, не более	36
Непрерывная и двухчастотная генерация	25 (при силе удара "С2" автономно или "С3" с доп. акк.) 62 (при силе удара "С1" автономно)
Допустимое сопротивление нагрузки	два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Масса	2,45 кг
Режимы индикации	"Трасса", "Ноль", "Пик", "График Макс", "График Мин", "Мин./Макс.", "2F 1024/2048"
Габаритные размеры электронного блока (кейса), не более	10
Максимальный в ручном режиме	10
От сетевого блока (СБП)	- любое (0…∞); - ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках
Максимальная мощность, подводимая к "рамке", не более Вт	пластмассовый, герметичный
Время непрерывной работы от одного комплекта Li-ion батарей	не менее 8 часов при яркости экрана <50%
Точность определения глубины залегания	±5 см при глубине до 1 м, ±5% при глубине свыше 1 м
Диапазон температур эксплуатации / хранения	-30…+60°С / -30…+60°С
Режим 4	генерация ударных импульсов "УР" (ударный режим):- амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК") - частота следования им
При автономном питании или от внешнего аккумулятора 21 В	200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
Типы подключаемых нагрузок при генерации "SIN"	- все питающие напряжения; - режимы и установки; - ресурс питания; - "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке"
Режим "Сон"	0…23 час 59 мин
Звуковая индикация	синтезированный звук с ЧМ; - звуковая индикация нажатия кнопок
Подключаемые внешние датчики	ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства "ТЕХНО-АС"
Режим 3	двухчастотный "2F" (одновременная генерация):- первая частота - 1024 Гц;- вторая частота - 8192 Гц;- соотношение амплитуд первой и второй частот - 4:1
При питании от сетевого блока	150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом
Автоматические выключения генерации (зарядки)	импульсный, CLASS D(BD), КПД > 80%
Работа с импульсными сигналами	при работе с генераторами "ТЕХНО-АС"
Количество встроенных датчиков	5
Режим 2	кратковременные посылки "ПР" (прерывистый):- длительность импульса - 100 мс;- частота следования импульсов - 1 Гц
С добавлением внешнего аккумулятора 12 В	100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F"
Допустимые внешние аккумуляторы	- при разряде аккумуляторов ниже допустимой нормы;- при несоответствии внешнего напряжения режиму зарядки;- при превышении допустимого потребляемого тока;- при отключении внешнего питания в процессе генерации;- при коротком замыкании выхода в процессе ген
Точность определения оси коммуникации	±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м
Определение глубины залегания коммуникации	0,01....30,00 м; - автоматически в режиме "Трасса"
Диапазон частот "Широкая полоса"	0,05…7,00 кГц; 7,00…14,00 кГц
Режим 1	непрерывный "НП"
При автономном питании	330 (260 при "2F")
Сетевой блок для работы или зарядки аккумуляторов	- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);- автосогласование (достижение заданного тока в нагрузке);- автоматический "интеллектуальный" выбор выходной мощности; - специальная программа управления передающей
Измерение "сигнального" тока в коммуникации	0,001....50,00 А; - автоматически в режиме "Трасса"
Автоматические функции	- непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля;- непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя"; - индуктивное подключение с применением передающей антенны на
Выходной усилитель мощности	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс
Частота f1 ("временная")	200…9999 Гцвыбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания
Задаваемый для автосогласования	220 (180 при "2F")
Генерация ударных импульсов с максимальной частотой 80 уд./мин.	выходное напряжение 15 В, выходной ток 15 А max
Максимальная чувствительность (33 кГц)	5 мкА на расстоянии 1 м
Габаритные размеры	330 х 140 х 700 мм
