| Производитель | Радио-Сервис |
| Габаритные размеры, не более | 175х115х40 мм |
| Масса не более | 0,9 кг |
| Диапазон напряжений питания постоянного тока, В | от 4,4 до 6,0 |
| Динамический диапазон входных сигналов, не менее, дБ | 92 |
Описание

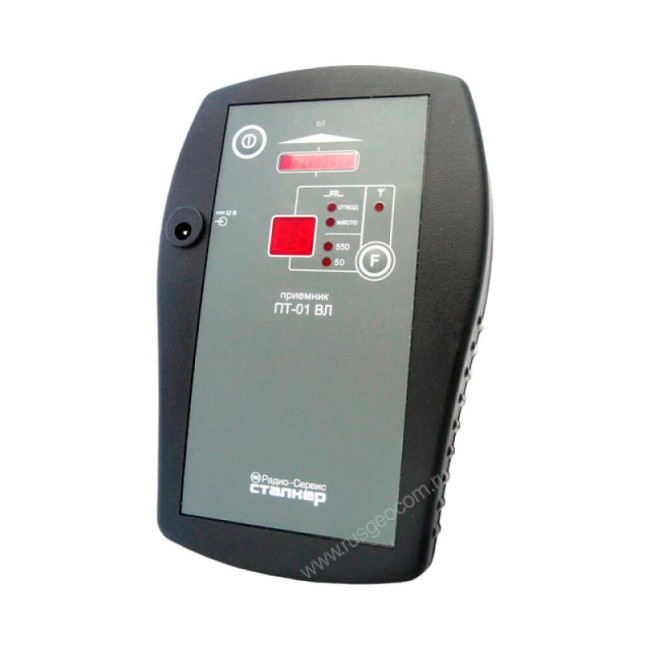

Трассоискатель Радио-Сервис Сталкер ПТ-01ВЛ создан для диагностики и ремонта воздушных кабельных линий электропередачи напряжением 6/10 кВ. В сочетании с генератором ГТ-100 ВЛ и специальным оборудованием он позволяет выявлять и точно определять места повреждений изоляции, включая однофазные замыкания на землю. Это обеспечивает бесперебойную работу энергосистемы и минимизирует временные отключения.
Преимущества:
- Инновационный метод измерений позволяет находить даже слабые замыкания на землю, независимо от нагрузки на линию. Это исключает необходимость увеличения тока с помощью дополнительных кабелей.
- Высокая чувствительность датчика позволяет быстро и точно обнаруживать повреждения, сканируя линию с безопасного расстояния, включая использование транспорта.
- Компактный и легкий прибор легко переносится и используется в полевых условиях.
Особенности:
Трассоискатель Сталкер ПТ-01ВЛ анализирует изменения электрического поля вокруг линии с помощью встроенных датчиков. Прибор фиксирует все электромагнитные волны от проводников и отображает их на цифровом экране. Линейная шкала помогает точно настроить прибор на магнитную ось линии.
При сильном замыкании или известном поврежденном фидере, трассоискатель можно использовать без генератора, отслеживая высшие гармоники в режиме "550 Гц". Функция "Контроль поля" позволяет дистанционно измерять напряженность электрического поля под линией и выявлять отключения при повреждениях по резкому падению сигнала.
| Номинальные значения рабочих частот, Гц при работе с генератором | 526 |
|---|---|
| Номинальные значения рабочих частот, Гц при работе без генератора | 50, 550 |
| Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее, мкА | 400 |
| Динамический диапазон входных сигналов, не менее, дБ | 92 |
| Ширина полосы пропускания для каждой рабочей частоты, не более, Гц | |
| По уровню минус 3 дБ | 9 |
| По уровню минус 60 дБ | 24 |
| Диапазон напряжений питания постоянного тока, В | от 4,4 до 6,0 |
| Время непрерывной работы в нормальных условиях при заряженных аккумуляторах, не менее, ч | 7 |
| Габаритные размеры, не более | 175х115х40 мм |
| Масса, не более | 0,9 кг |
Характеристики
| Производитель | Радио-Сервис |
| Габаритные размеры, не более | 175х115х40 мм |
| Масса не более | 0,9 кг |
| Диапазон напряжений питания постоянного тока, В | от 4,4 до 6,0 |
| Динамический диапазон входных сигналов, не менее, дБ | 92 |
| По уровню минус 60 дБ | 24 |
| По уровню минус 3 дБ | 9 |
