| Производитель | МЕГЕОН |
| Тип | Аналоговые |
| Полоса пропускания | DС ~ 1 МГц |
| Время нарастания сигнала | 5 мВ...5 В/дел: не более 3,5 нс |
| Ошибка разности фаз X-Y | не более 3° в полосе 0 ... 50 кГц |
Описание
| Количество каналов | 2,00 |
|---|---|
| Полоса пропускания | 0 — 100 МГц |
| Канал вертикального отклонения | |
| Чувствительность | 5 мВ/дел ... 5 В/дел, 10 ступеней с рядом 1-2-5 |
| Погрешность | ±5 % |
| Плавная регулировка | перекрытие по диапазону не менее 2,5 раза |
| Полоса пропускания | 0...100 МГц |
| Время нарастания сигнала | 5 мВ...5 В/дел: не более 3,5 нс |
| Входное сопротивление/емкость | 1 МОм/25пФ |
| Режимы отображения осциллограмм | канал 1 канал 2 режим ALT/CHOP: канал "CH1" отображается совместно с каналом "CH2" прерывисто/попеременно алгебраическое сложение каналов 1 и 2 |
| Частота коммутации каналов в режиме " CHOP " | ~ 400 кГц |
| Режимы работы входов | АС: закрытый вход DC: открытый вход GND: Вход усилителя отключается от источника сигнала и заземляется |
| Максимальное входное напряжение | закрытый вход: 400 В (DC + АС пик: частота не более 1 кГц) при использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40В (14 В RMS для синусоидального сигнала) при использовании щупов с коэффициентом деления 10:1 максимальное значение 400В (140 В RMS для синусоидального сигнала) |
| Тракт синхронизации | |
| Источники синхронизации | синхронизация по сигналу каналу 1 синхронизация по сигналу каналу 2 синхронизация от сети питания синхронизация от внешнего источника |
| Полярность сигналов для синхронизации | + /- |
| Чувствительность синхронизации | 20 Гц. ~ 20 МГц:0.8 дел; ЕХТ:0.2 В 20 МГц ~ 100 МГц: 2 дел; ЕХТ:0.8 В |
| Режимы работы схемы синхронизации | ждущая, автоматическая, от ТВ-сигнала |
| Канал горизонтального отклонения | |
| Коэффициенты развертки | 50 нс/дел ~ 0,2 сек/дел, разделена на 21 поддиапазон, ряд 1-2-5 |
| Погрешность | ±5 %, |
| Диапазон плавной регулировки чувствительности | Не менее 2,5 раза |
| Дополнительный множитель развертки | х10 |
| Режим X-Y | |
| Полоса пропускания | DС ~ 1 МГц |
| Ошибка разности фаз X-Y | не более 3° в полосе 0 ... 50 кГц |
| Z-вход | |
| Чувствительность | 5 В (уровень TTL) |
| Полоса частот | DC - 1 МГц |
| Входное сопротивление | 10 кОм |
| Максимальное входное напряжение | 50 В (DC + АС пик) |
| Дисплей | |
| Тип | электронно-лучевая трубка |
| Размер активной области | 80мм x 100мм |
| Общие характеристики | |
| Потребляемая мощность, не более | 35 Вт (40 ВА) |
| Габаритные размеры прибора (ВхШхГ) | 150 х 310 х 455 мм |
| Вес прибора без соединительных кабелей, не более | 8 кг |
| Вес изделия в заводской упаковке, не более | 9,2 кг |
Характеристики
| Производитель | МЕГЕОН |
| Тип | Аналоговые |
| Полоса пропускания | DС ~ 1 МГц |
| Время нарастания сигнала | 5 мВ...5 В/дел: не более 3,5 нс |
| Ошибка разности фаз X-Y | не более 3° в полосе 0 ... 50 кГц |
| Максимальное входное напряжение | 50 В (DC + АС пик) |
| Чувствительность синхронизации | 20 Гц. ~ 20 МГц:0.8 дел; ЕХТ:0.2 В20 МГц ~ 100 МГц: 2 дел; ЕХТ:0.8 В |
| Дополнительный множитель развертки | х10 |
| Входное сопротивление | 10 кОм |
| Диапазон плавной регулировки чувствительности | Не менее 2,5 раза |
| Полоса частот | DC - 1 МГц |
| Входное сопротивление, емкость | 1 МОм/25пФ |
| Режимы работы схемы синхронизации | ждущая, автоматическая, от ТВ-сигнала |
| Коэффициенты развертки | 50 нс/дел ~ 0,2 сек/дел, разделена на 21 поддиапазон, ряд 1-2-5 |
| Полярность сигналов для синхронизации | + /- |
| Вес изделия в заводской упаковке, не более | 9,2 кг |
| Погрешность | ±5 %, |
| Режимы работы входов | АС: закрытый вход DC: открытый вход GND: Вход усилителя отключается от источника сигнала и заземляется |
| Вес прибора без соединительных кабелей, не более | 8 кг |
| тип | электронно-лучевая трубка |
| Плавная регулировка | перекрытие по диапазону не менее 2,5 раза |
| Частота коммутации каналов в режиме " CHOP " | ~ 400 кГц |
| Габаритные размеры прибора (ВхШхГ) | 150 х 310 х 455 мм |
| Количество каналов | 2,00 |
| Потребляемая мощность, не более | 35 Вт (40 ВА) |
| Режимы отображения осциллограмм | канал 1 канал 2режим ALT/CHOP: канал "CH1" отображается совместно с каналом "CH2" прерывисто/попеременно алгебраическое сложение каналов 1 и 2 |
| Размер активной области | 80мм x 100мм |
| Чувствительность | 5 В (уровень TTL) |
| Источники синхронизации | синхронизация по сигналу каналу 1синхронизация по сигналу каналу 2синхронизация от сети питаниясинхронизация от внешнего источника |

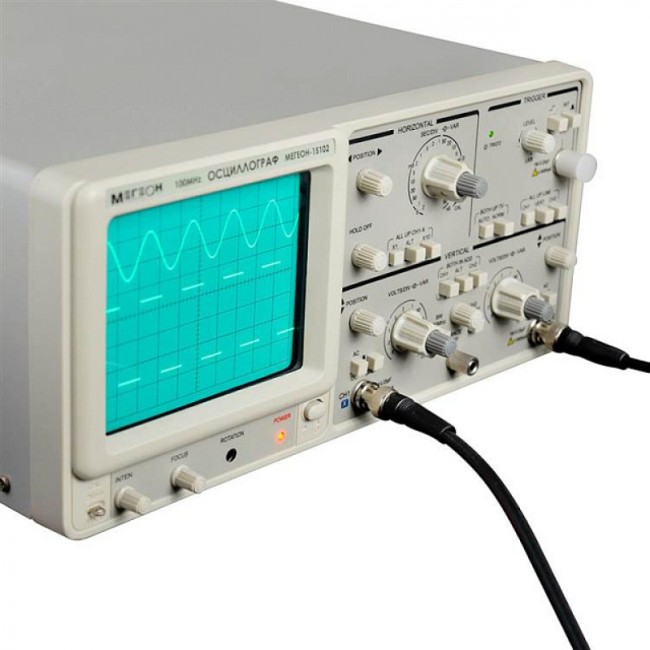

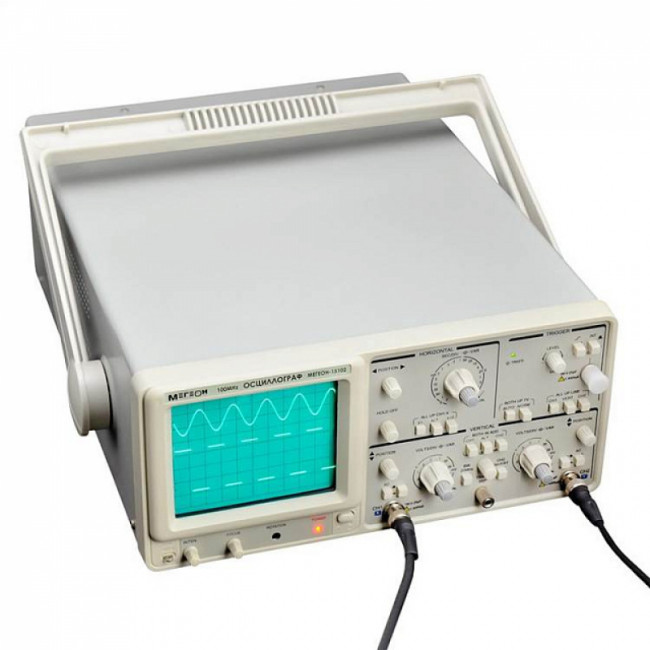

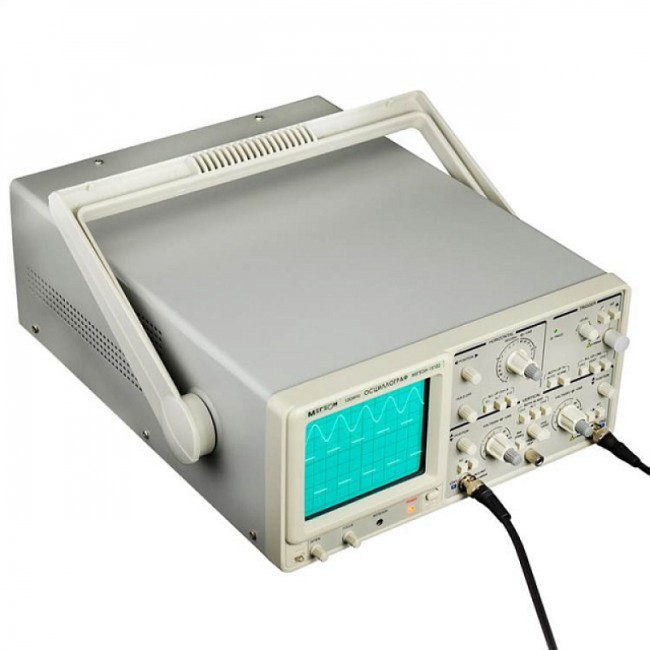

Осциллограф аналоговый два канала МЕГЕОН 15102 отзывы
