| Производитель | CEM |
| Аналоговые каналы | 1 канал |
Описание

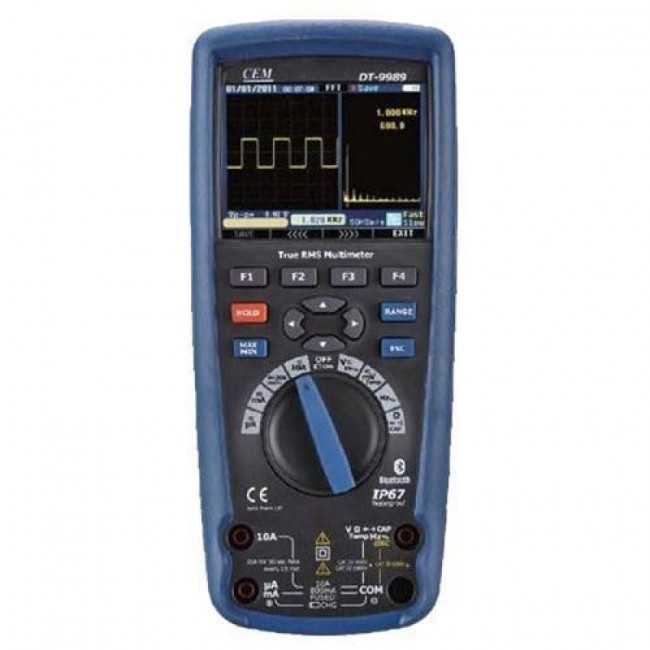

CEM DT-9989 – это цифровой портативный осциллограф, предназначенный для всесторонней диагностики и отладки промышленной электроники, определения работоспособности диодов, конденсаторов, обмоточных изделий типа дросселей, трансформаторов, электродвигателей, а также измерения параметров переменного и постоянного тока. При помощи CEM DT-9989 могут быть измерены как моментальные, так и среднеквадратичные значения напряжения, тока и частоты, а также выполнена прозвонка цепей. Посредством выносного термозонда типа К может измеряться и температура.
Регистратор служит для записи осциллограмм и регистрируемых параметров тока. Память CEM DT-9989 рассчитана на фиксацию данных непрерывно в течение 180 часов. Отдельно отслеживаются минимальные, максимальные и средние значения показателей, а также выход этих значений за установленные пределы с указанием времени события. При необходимости прибор может подключаться к ПК, для чего в конструкции предусмотрен инфракрасный интерфейс. В этом случае осциллограф может отслеживать режимы работы неограниченное время.
Частота выборки в модели CEM DT-9989 регулируется вручную в зависимости от динамики процесса. Предусмотрены однократный и константный режимы синхронизации, а также режим фронт/спад. Области измерений частоты и времени могут при необходимости устанавливаться вручную при помощи курсоров.
Конструктивное исполнение прибора соответствует требованиям IP 67 по степени герметичности корпуса. В отношении электробезопасности и защиты от перегрузок CEM DT-9989 отвечает нормативам CAT IV 600V, CAT III 1000V. Аккумуляторная литиево- ионная батарея обеспечивает 6-ти часовую беспрерывную работу, но прибор может подключаться также и к сети через адаптер. В базовую комплектацию помимо измерительного модуля входят Bluetooth с диском ПО, комплект щупов, аккумулятор, адаптер, термозонд и паспорт с инструкцией.
Характерные особенности:
- возможность подключения к компьютеру с помощью Bluetooth;
- наличие режима ограничения диапазона измерений с помощью курсоров;
- питание от литиево- ионного аккумулятора, а также от сети при помощи адаптера;
- автоматическое отключение прибора с целью экономии заряда батарей;
- цветной широкоформатный дисплей с разрешением 320х240 пикселей.
| Корпус | Двойной пластик, водонепроницаемый |
|---|---|
| Удар (падение) | 6,5 футов (2 метра) |
| Контроль диодов | Тестовый ток не более 0,9мА, постоянное напряжение открытой цепи 3,2В, стандартно |
| Контроль на обрыв | Срабатывает звуковой сигнал, если сопротивление ниже 25Ом (примерно), тестовый ток <0,35мА |
| Пиковое значение | Продолжительность > 1мс |
| Датчик температуры | Термопара К-типа |
| Входное сопротивление | >10МОм (постоянное напряжение), >9МОм (переменное напряжение) |
| Метод измерения | TRMS |
| Диапазон частот | 50Гц – 100кГц |
| Крест-фактор нагрузки | ≤ 3 в диапазоне до 500В, со снижением линейности до ≤ 1,5 при 1000В |
| Экран | ЖК, 50000 отсчетов, подсветка и графическая шкала |
| Быстродействие | 20 измерений в секунду |
| Рабочая температура | 5°C - 40 °C (41 °F - 104 °F) |
| Температура хранения | -20 °C - 60 °C (-4 °F - 140 °F) |
| Относительная влажность | Не более 80% при 31°С (87°F) со снижением линейности до 50 % при 40°С (104°F) |
| Рабочая высота | максимум 7000 футов (не более 2000 м) |
| Быстродействие | 15-50 V/S |
| Полоса пропускания | 10МГц |
| Вход | Парный, АС, DC |
| Коэффициент затухания | 1Х |
| Режим дискретизации | Дискретизация в режиме реального времени, случайная дискретизация |
| Частота дискретизации | 50 MSa/s – 500pts |
| Разрешение | 8 бит |
| Длина записи | 3К/10 стр. |
| Хранение | 10 схем |
| Временная погрешность | ±5с/24 часа |
| FFT | 4-256 точек |
| Скорость передачи данных по Bluetooth | 9600 бод |
| Ион-литиевый аккумулятор | 8,4В 2300мАч |
| Напряжение постоянного тока | |
| Максимальное значение | 1000 В |
| Максимальное разрешение | 1 мкВ |
| Точность | ± (0,025% +5 е.м.р.) |
| Напряжение переменного тока | |
| Максимальное значение | 1000 В |
| Максимальное разрешение | 1 мкВ |
| Точность | ± (0,4 % +4 е.м.р.) |
| Ток переменного напряжения | |
| Максимальное значение | 10А |
| Максимальное разрешение | 0.01 мкA |
| Точность | ± (0,1 % +2 е.м.р.) |
| Ток постоянного напряжения | |
| Максимальное значение | 10А |
| Максимальное разрешение | 0.01 мкA |
| Точность | ± (0,15% +2 е.м.р.) |
| Температура | |
| Максимальное значение | -200 ~ 1350 ° C |
| Максимальное разрешение | 0.1 °C |
| Точность | ± (1,0% +1 ° C) |
| Сопротивление | |
| Максимальное значение | 50 МОм |
| Максимальное разрешение | 0.01 Ом |
| Точность | ± (0,05% +2 е.м.р.) |
| Емкость | |
| Максимальное значение | 10 мФ |
| Максимальное разрешение | 0.001 нФ |
| Точность | ± (1,0% +5 е.м.р.) |
| Частота | |
| Максимальное значение | 10 МГц |
| Максимальное разрешение | 0,01 Гц |
| Точность | ± (0,005% + 1 е.м.р.) |
Купить осциллограф мультиметр CEM DT-9989, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте.
