Описание
Меры индуктивности АКИП-7514-500 мкГн

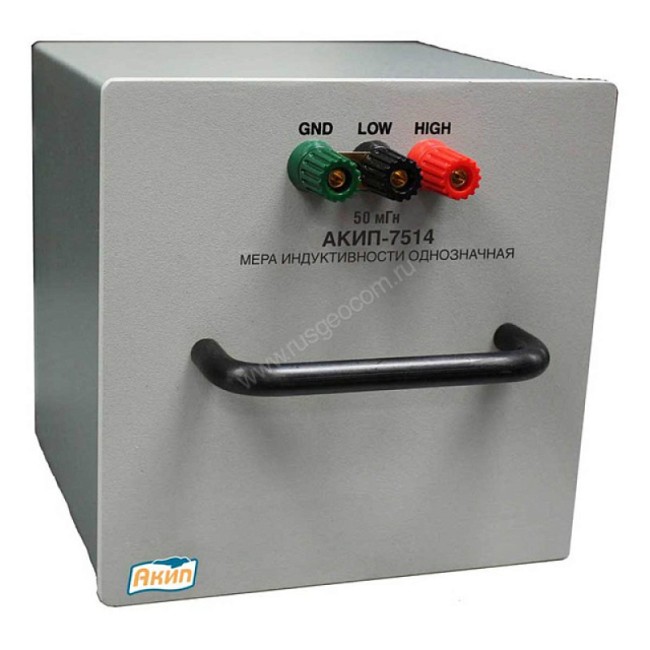

Эти высокоточные однозначные меры индуктивности обладают рядом уникальных характеристик. Диапазон их воспроизведения охватывает значения от 1 мкГн до 10 Гн. Отклонение от номинала может составлять от ±0,25% до ±5%, в зависимости от конкретной модели. Меры имеют три терминала, а для моделей с индуктивностью менее 500 мкГн предусмотрено шесть клемм.
Меры отличаются низким старением, которое составляет не более ±0,01% в год. Они обладают низким температурным коэффициентом, что обеспечивает стабильность работы. Подключение может быть выполнено по двух- или трехпроводной схеме с заземлением. Масса каждой меры не превышает 5,3 кг.
Серия АКИП-7514 включает 19 моделей с высокой стабильностью воспроизведения. Эти меры используются в качестве опорных значений индуктивности на низких частотах или как рабочие эталоны в лабораторных условиях. Более чем 40 лет опыта производства и статистика калибровки подтверждают их долговечность и стабильность индуктивности в пределах ±0,01% (обычно менее 10 ppm в год).

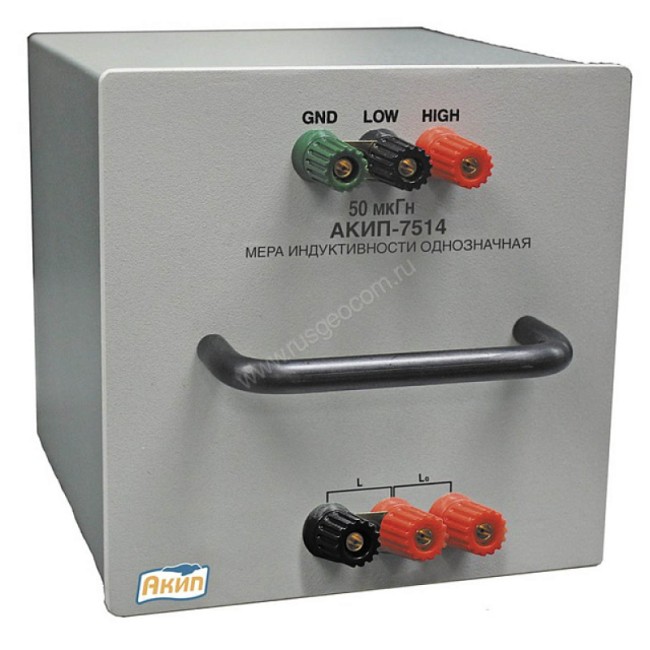

Модели с индуктивностью менее 500 мкГн оснащены шестью входными терминалами. Дополнительные клеммы G, L и L0 позволяют оперативно выполнять калибровку короткого замыкания без отключения меры из измерительной схемы. Это минимизирует ошибки при коммутации и повышает точность измерений.
Особенности мер:
- Применение в качестве эталона или стандарта в национальных лабораториях.
- Высокие показатели добротности (Q), что делает их эталоном этого параметра.
- Низкий и точно определенный температурный коэффициент.
- Дизайн с тороидальными элементами и встроенным экранированием.
- Производственная калибровка на различных частотах (100, 200, 400 и 1000 Гц).
- Немагнитный керамический сердечник.
Модель | Номинальное значение, L | Отклонение от номинального значения | Частота тест-сигнала | Частота резонанса | Сопротивление постоянному току (RDC) | Значение Q (при 100 Гц) | Ток (с.к.з.) для: | |
| 200 мВт | 3 Вт | |||||||
АКИП-7514-1мкГн |
1 мкГн | ±5% | 10 кГц | 8500 кГц | 0,006 Ом | 0,15 | 5000 мА | 16000 мА |
|---|---|---|---|---|---|---|---|---|
АКИП-7514-10мкГн |
10 мкГн | ±1% | 10 кГц | 4500 кГц | 0,03 Ом | 0,30 | 2500 мА | 9000 мА |
АКИП-7514-50мкГн |
50 мкГн | ±0,5% | 10 кГц | 3100 кГц | 0,039 Ом | 0,85 | 2260 мА | 8770 мА |
АКИП-7514-100мкГн |
100 мкГн | ±0,25% | 10 кГц | 2250 кГц | 0,083 Ом | 0,76 | 1550 мА | 6010 мА |
АКИП-7514-200мкГн |
200 мкГн | ±0,25% | 10 кГц | 1400 кГц | 0,15 Ом | 0,84 | 1150 мА | 4470 мА |
АКИП-7514-500мкГн |
500 мкГн | ±0,1% | 1 кГц | 960 кГц | 0,38 Ом | 0,83 | 725 мА | 2810 мА |
АКИП-7514-1мГн |
1 мГн | ±0,1% | 1 кГц | 800 кГц | 0,84 Ом | 0,75 | 490 мА | 1890 мА |
АКИП-7514-2мГн |
2 мГн | ±0,1% | 1 кГц | 580 кГц | 1,52 Ом | 0,83 | 360 мА | 1400 мА |
АКИП-7514-5мГн |
5 мГн | ±0,1% | 1 кГц | 320 кГц | 3,8 Ом | 0,83 | 230 мА | 890 мА |
АКИП-7514-10мГн |
10 мГн | ±0,1% | 1 кГц | 220 кГц | 8,2 Ом | 0,77 | 156 мА | 600 мА |
АКИП-7514-20мГн |
20 мГн | ±0,1% | 1 кГц | 145 кГц | 14,5 Ом | 0,87 | 117 мА | 450 мА |
АКИП-7514-50мГн |
50 мГн | ±0,1% | 0,1 кГц | 84 кГц | 36,8 Ом | 0,85 | 74 мА | 280 мА |
АКИП-7514-100мГн |
100 мГн | ±0,1% | 0,1 кГц | 71 кГц | 81 Ом | 0,78 | 50 мА | 192 мА |
АКИП-7514-200мГн |
200 мГн | ±0,1% | 0,1 кГц | 39 кГц | 109 Ом | 1,15 | 43 мА | 166 мА |
АКИП-7514-500мГн |
500 мГн | ±0,1% | 0,1 кГц | 24,5 кГц | 280 Ом | 1,12 | 27 мА | 103 мА |
АКИП-7514-1Гн |
1 Гн | ±0,1% | 0,1 кГц | 14,6 кГц | 616 Ом | 1,02 | 18 мА | 70 мА |
АКИП-7514-2Гн |
2 Гн | ±0,1% | 0,1 кГц | 10,6 кГц | 1125 Ом | 1,12 | 13,3 мА | 52 мА |
АКИП-7514-5мГн |
5 Гн | ±0,1% | 0,1 кГц | 6,8 кГц | 2920 Ом | 1,08 | 8,3 мА | 32 мА |
АКИП-7514-10Гн |
10 Гн | ±0,1% | 0,1 кГц | 4,9 кГц | 6400 Ом | 0,98 | 5,6 мА | 22 мА |
